電纜故障檢測儀

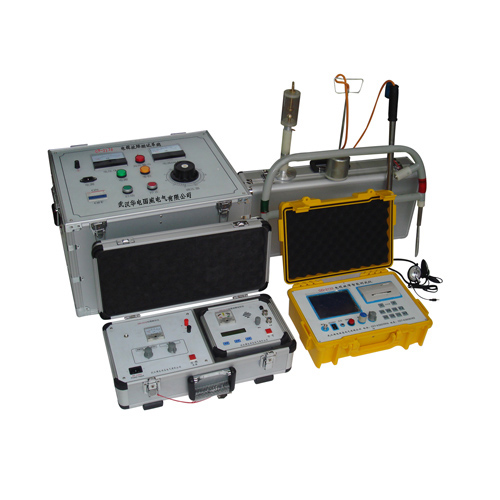

GW-2136電纜故障測試系統

GW-2136電纜故障測試系統

電纜故障智能測試儀是我司開發的一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

電纜故障檢測儀、高壓電纜故障測試儀、電纜故障儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、電纜故障定點儀、電纜路徑儀、電纜故障測試系統

1. 電纜故障智能測試儀（GW2133）；
2. 電纜尋跡及故障定位儀（GW2132）；
3. 直流高壓發生裝置（GW2131):
4. 高壓設備：放電取樣器、工頻高壓試驗裝置、脈沖貯能電容器、成套專用測試線等。

GW－2133型電纜故障智能測試儀
GW－2133型電纜故障智能測試儀是一套綜合性的電纜故障探測設備。可用于測試各種市話電纜、高頻通信電纜及金屬架空電纜上發生的開路（斷線）、短路、接觸不良等各種電纜故障。同時也可以對電力電纜的高阻閃絡、高低阻性的接地和電力電纜的斷線、接觸不良等故障位置進行遙測。
該儀器采用多種探測方式，應用當代最先進的電子技術成果。采用計算機技術及微電子技術，具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。
可測電纜故障的種類
開路、短路、接地故障以及高阻泄漏性故障和高阻閃絡性故障。特點適用測試各種型號、不同等級電壓的通信電纜和電力電纜。
1.             功能齊全，測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法進行探測，可測試電纜的各種故障，對電力電纜的閃絡及高阻故障無需燒穿而直接測試。如配備聲點儀，可準確測定故障點的位置
2. 測試精度高。儀器采用高速數據采樣技術，讀取分辨率1m。智能化程度高。測試結果以小型及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有菜單顯示操作功能，無需對操作人員作專門的訓練。
3. 具有波開及參數存儲、調出功能。采用非易失性器件，關機后波形、數據不易失。
4. 具有雙蹤顯示功能。可將故障電纜的測試波形與正常波形進行對比，有利于對故障的進一步判斷。
5. 具有波形擴展比例功能。改變波形比例，可擴展波形進行精確測試。
6. 控制測量光標，可自動沿線搜索，并在故障波形的拐點處自動停下。
7. 可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
8. 具有打印功能。將測試的結果打印存檔。
1. 最遠測試距離： 32km
2. 探測盲區： 1m
3. 讀數分辨率： 1m
4. 功　　　耗： 5VA
5. 體　　　積： 325×165×225（mm）
6. 重　　　量： 4Kg

GW-2132型電纜尋跡及故障定位儀
它是由GW2132F型發射機和GW2132J型接收機及感應式探頭、電位差式探測架等組成。儀器采用電磁感應方法對光纜、電纜進行路由尋跡及埋深測試，采用電位差方法對光纜、電纜進行故障定位測試。適用于具有金屬導體（線對、護層、屏蔽層）的各種光纜、電纜的路由、埋深及對地絕緣不良點的定位測試。它是郵電通信系統以及部隊、鐵路、礦山、油田、機場、航運等單位的線路故障專用測試儀。
功能特點
1.      接收靈敏度高
2. 靜態漂移小
3. 抗干擾能力強
4. 準確度高、工作穩定
5. 交直流兩用
6. 液晶數字顯示
技術參數
1.      探測路由及故障最遠定位距離：線徑小于0.5電纜為3km，其它電纜可達20 km。
2. 準確定點的故障絕緣阻值：0-50MΩ。
3. 定位測試準確度：≤±10cm
4. 探測電纜深度：≤3m

GW-2131型直流高壓發生裝置
GW-2131高壓發生器是電纜故障檢測系統的組成部分，用于當使用沖擊閃絡法檢測高阻故障時的輔助高壓電源。
技術參數
1.      輸入電源： AC 220V，50Hz
2. 輸出電壓： DC 0~15kV
3. 額定功率： 2kVA
4. 環境溫度： 0~40oC
5. 環境濕度： <75%RH
6. 海拔高度： <1000m
7. 絕緣等級： A級
8. 尺寸： 430×540×410 mm
9. 重量： 48.5 kg
注：電纜故障識別儀可以根據客戶需求另配。
